EKAFOL (auch ISOGENOPAK®) ist eine Hartmantelfolie, für die Ummantelung von isolierten Rohrleitungen. Die Folie in den Farben hellgrau, weiß oder schwarz schützt die Isolierung gegen mechanische Beschädigung, sowie gegen Umwelteinflüsse und verleiht einer Heizanlage eine optische Aufwertung. Die EKAFOL Folie ist physiologisch unbedenklich und kann auch in der lebensmittelverarbeitenden Industrie verwendet werden. EKAFOL ist recyclebar, und nicht UV-beständig, daher ist die Anwendung auf den Innenbereich begrenzt.

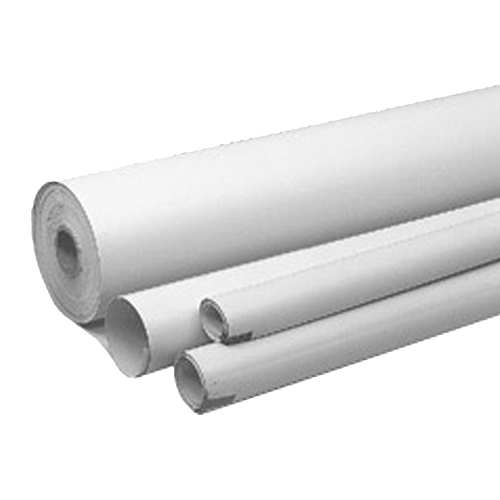

PVC Folie in Form von handlichen Rollen, oder in Form von Zuschnitten, die auf den gewünschten Umfang/Durchmesser zugeschnitten sind. Die einfache Verarbeitung wird zusätzlich durch die Rollneigung der Folie unterstützt. Auf Anfrage liefern wir die Zuschnitte auch mit Klebestreifen.

adobe-icon-24 Preisliste und Anwendungstabelle
adobe-icon-24 Montagehinweise (allgemein)
adobe-icon-24 Datenblatt KAFOL-Folie B1 (grau)
adobe-icon-24 Datenblatt KAFOL-Folie SBI (grau)
adobe-icon-24 Datenblatt KAFOL-Folie SBI (weiss)
adobe-icon-24 Datenblatt KAFOL-Folie (schwarz)
adobe-icon-24 Datenblatt Isogenopak ® -Folie B2 (grau)
adobe-icon-24 Datenblatt Isogenopak ® -Folie B1 (weiss) – nur in Englisch verfügbar

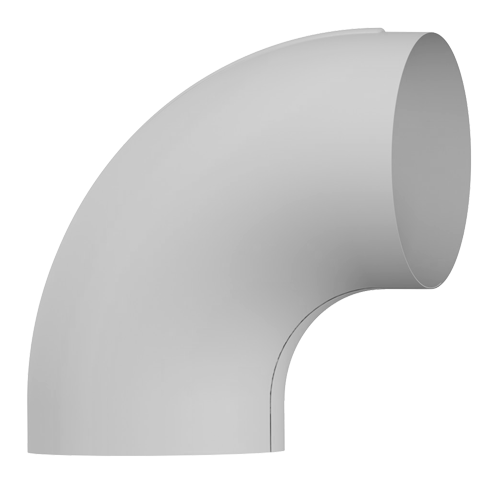

90° Bogen in S-Form. (S=Schweißbogen). Im Außenradius dieser Bögen sind Rippen eingearbeitet, die nicht nur für eine optische Aufwertung, sondern auch für mehr Stabilität der Bögen sorgen. Für gängige Rohrbögen mit Radius 1,5D / Norm 3.

adobe-icon-24 Preisliste
adobe-icon-24 Anwendungstabelle für KG, HT, SML-Rohre
adobe-icon-24 Anwendungstabelle für 200% Dämmdicke
adobe-icon-24 Datenblatt
adobe-icon-24 Radientabelle
adobe-icon-24 Unterschied Norm 3 und 5
adobe-icon-24 Montagehinweise (allgemein)
adobe-icon-24 Flyer

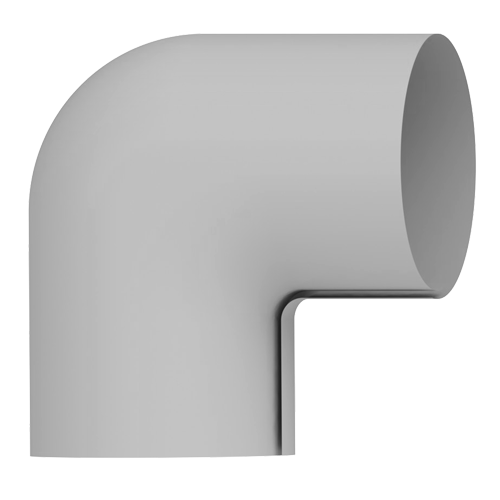

90° Bogen in W-Form. (W=Winkelbogen). Die Oberflächen dieser Bögen sind glatt. Für gängige Rohrbögen mit kurzen Radien.

adobe-icon-24 Preisliste
adobe-icon-24 Datenblatt
adobe-icon-24 Radientabelle
adobe-icon-24 Montagehinweise (allgemein)
adobe-icon-24 Flyer

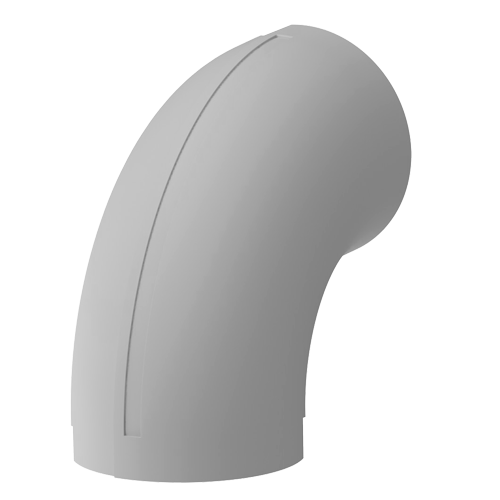

90° Bogen aus 2 Hälften hergestellt und im Rücken (Außenradius) verschweißt. Die Schweißnaht sorgt für gute Stabilität der Bögen. An den Bogenenden sind Absätze eingearbeitet, damit die Folie optisch eben überlappt. Für gängige Rohrbögen mit Radius 1,5D / Norm 3.

adobe-icon-24 Preisliste
adobe-icon-24 Anwendungstabelle für 200% Dämmdicke
adobe-icon-24 Datenblatt
adobe-icon-24 Radientabelle
adobe-icon-24 Unterschied Norm 3 und 5
adobe-icon-24 Montagehinweise (allgemein)
adobe-icon-24 Flyer

90° Eckbogen. Für Rohrbögen, die mit in Gehrung geschnittenen Schalen isoliert sind. Großer Vorteil dieser Eckbögen sind die zu vernachlässigbaren Radien der Rohrbögen. Radius = 0.

adobe-icon-24 Preisliste
adobe-icon-24 Datenblatt
adobe-icon-24 Montagehinweise (allgemein)
adobe-icon-24 Flyer

90° Bogen in Segmentoptik. Die mittleren Radien dieser Bögen sind in der Preisliste extra aufgeführt, weil diese vom Standard abweichen können.

adobe-icon-24 Preisliste
adobe-icon-24 Datenblatt
adobe-icon-24 Montagehinweise (allgemein)
adobe-icon-24 Flyer

90° Bogen mit Sonderradien.

H-Bogen: Mit langen Radien für handgezogene Rohrbögen.

Norm 5 Bogen: Für Rohrbögen mit mittlerem Radius von 2,5D

adobe-icon-24 Preisliste
adobe-icon-24 Datenblatt
adobe-icon-24 Radientabelle
adobe-icon-24 Unterschied Norm 3 und 5
adobe-icon-24 Montagehinweise (allgemein)
adobe-icon-24 Flyer

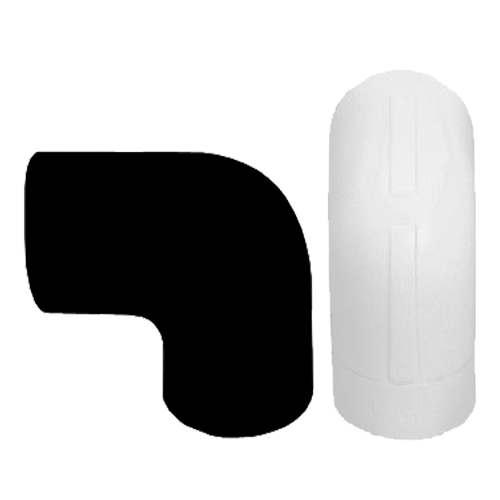

90° Bogen in schwarz oder weiß. Selbstverständlich sind auch andere Formteile (z.B. Abzweige, 45°-Bögen, usw.) in diesen Farben auf Anfrage lieferbar.

adobe-icon-24 Preisliste
adobe-icon-24 Montagehinweise (allgemein)
adobe-icon-24 Datenblatt

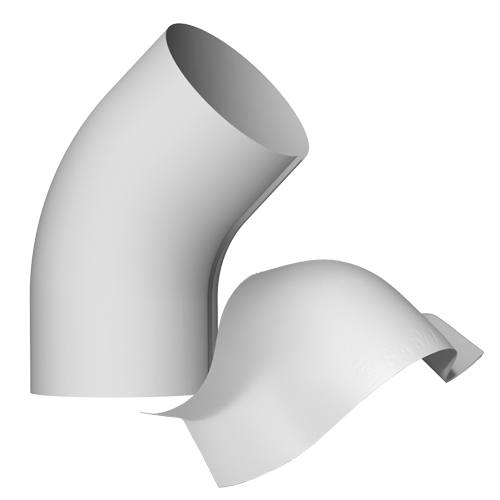

45° Bogen in 2 Varianten:  Die im Rücken verschweißten Bögen werden in geschlossener Form, die Einteiligen in offener Form geliefert.

adobe-icon-24 Preisliste
adobe-icon-24 Datenblatt
adobe-icon-24 Montagehinweise (allgemein)
adobe-icon-24 Flyer

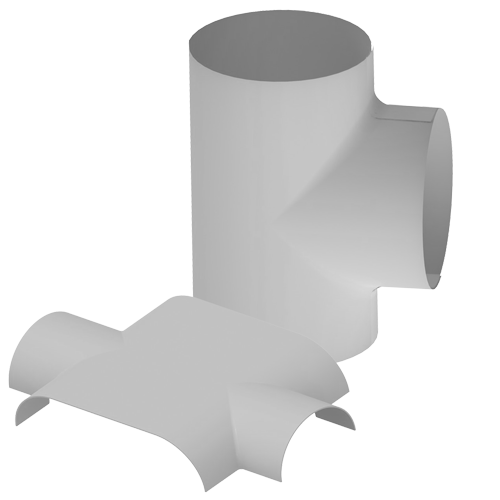

90° Standard-Abzweig (T-Stück, Stutzen). Wird in offener Form geliefert.

adobe-icon-24 Preisliste
adobe-icon-24 Datenblatt
adobe-icon-24 Montagehinweise (allgemein)
adobe-icon-24 Flyer

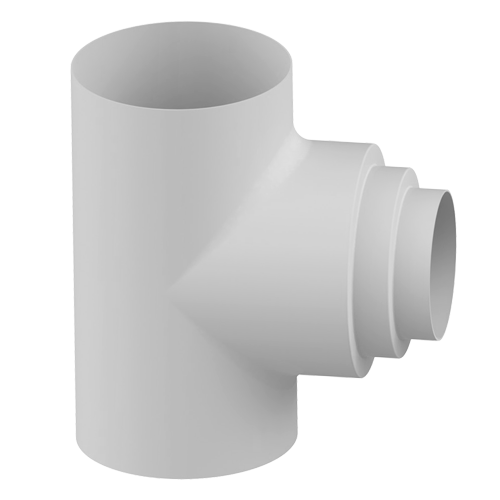

90° Kombinations-Abzweig mit kombinierten Abgängen. Die richtige Abstufung kann denn Bedürfnissen entsprechend auf der Baustelle abgeschnitten werden. Wird in offener Form geliefert.

adobe-icon-24 Preisliste
adobe-icon-24 Datenblatt
adobe-icon-24 Montagehinweise (allgemein)
adobe-icon-24 Flyer

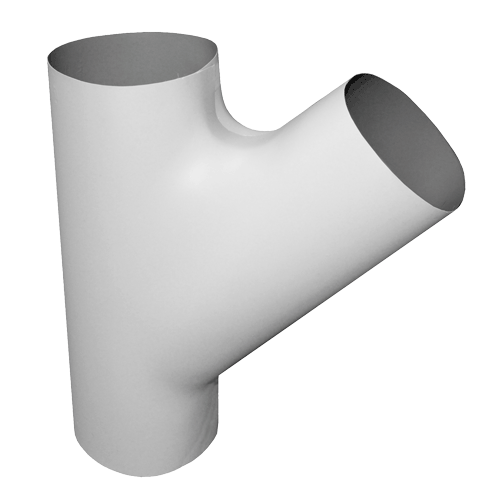

45° Abzweig z.B. für isolierte SML, KG, oder HT Fallrohrleitungen.

adobe-icon-24 Preisliste
adobe-icon-24 Datenblatt
adobe-icon-24 Montagehinweise (allgemein)
adobe-icon-24 Flyer

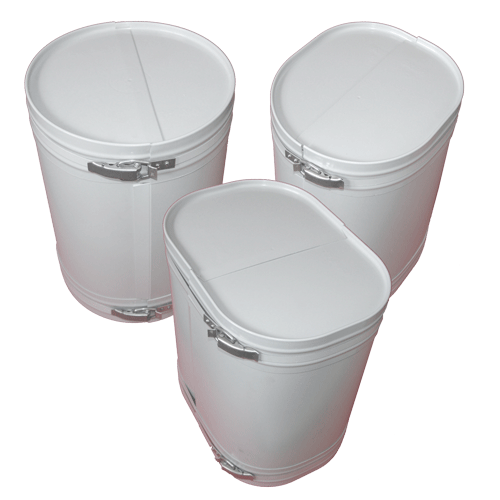

EKAFOL Formkappen für Flanscharmaturen, Flanschverbindungen, ohne Dämmeinlage und ohne Bohrungen, aus formstabilem PVC-Material in der Stärke 1-2mm. Die Kappen bestehen aus 4 Deckelhälften mit Steckrand, 2 Mantelhälften und 2 Spannbändern.  Als Dämmstoff wird lose Wolle oder zugeschnittene Platten werwendet.

adobe-icon-24 Preisliste und Abmessungen
adobe-icon-24 Bestellformular (am Bildschirm ausfüllbar)
adobe-icon-24 Datenblatt
adobe-icon-24 Montageanleitung
adobe-icon-24 Flyer
adobe-icon-24 Flyer – Energieeinsparung

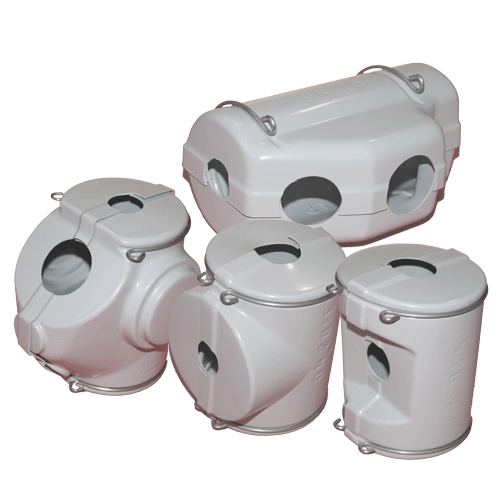

EKAFOL Stutzenkappen in verschiedenen Formen und Größen, für Schraubventile wie Schrägsitz- oder KFR-Ventile, Muffenschieber, Kugelhähne, usw. Die Kappen bestehen aus 2 leeren Kappenhälften mit Rohrausschnitten und Loch für die Spindelachse, sowie 2 Federringen aus rostfreiem Federstahldraht. Großer Vorteil der Ekafol Kappen ist die Flexibilität bei den Größen, wenn die Platzverhältnisse es nicht zulassen, kann die nächst kleinere Größe montiert werden. Als Dämmstoff wird lose Wolle oder zugeschnittene Platten verwendet.

adobe-icon-24 Preisliste und Abmessungen
adobe-icon-24 Datenblatt
adobe-icon-24 Montageanleitung
adobe-icon-24 Flyer
adobe-icon-24 Flyer – Energieeinsparung

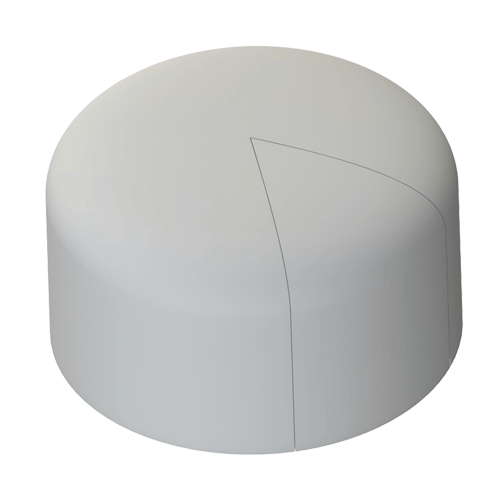

Stoßkappen (Endstücke) für Isolierenden. Die Stoßkappe kann auch als Ersatz für Endmanschetten, als Reduzierstück oder als Behälterkopf verwendet werden. Jede Kappe deckt einen bestimmten Durchmesserbereich ab, dazu muss die Kappe an der vorhandenen Schnittlinie bis zur Kappenmitte eingeschnitten und zusammengezogen werden.

adobe-icon-24 Preisliste
adobe-icon-24 Datenblatt
adobe-icon-24 Flyer

Endmanschetten aus PVC, für einen optisch ansprechenden Abschuss der isolierten Rohrleitungen. Die Farben hellgrau, schwarz und weiß sind auf die Farben aus dem EKAFOL-Programm abgestimmt, somit ergänzen die Manschetten optimal das EKAFOL-Ummantelungssystem. Die Lamellen der Manschetten schützen zudem auch den Dämmstoff. Aufgewickelt in Rollen, standardausführung ist mit Rillen (Halterillen für Bindedraht, wie auf dem Bild zu sehen). Auf Anfrage können auch  Manschetten mit glatter Oberfläche gefertigt werden.

adobe-icon-24 Preisliste
adobe-icon-24 Datenblatt
adobe-icon-24 Flyer

Zubehöre und Werkzeuge für die Montage des EKAFOL-Systems

– Klebebänder
– Schneidetisch
– Rollmesser
– Nieten und Nietwerkzeug
– Schere/Messer
– uvm.

adobe-icon-24 Preisliste
adobe-icon-24 Bedienungsanleitung Rollmesser
adobe-icon-24 Bedienungsanleitung Tacker (L4CS)
adobe-icon-24 Aufbau- und Bedienungsanleitung Schneidetisch
adobe-icon-24 Flyer für EKAFIX Tacker (MP-10 für Kunststoffklammern)
adobe-icon-24 Flyer für die EKAFIX Premium Nietenstecher
